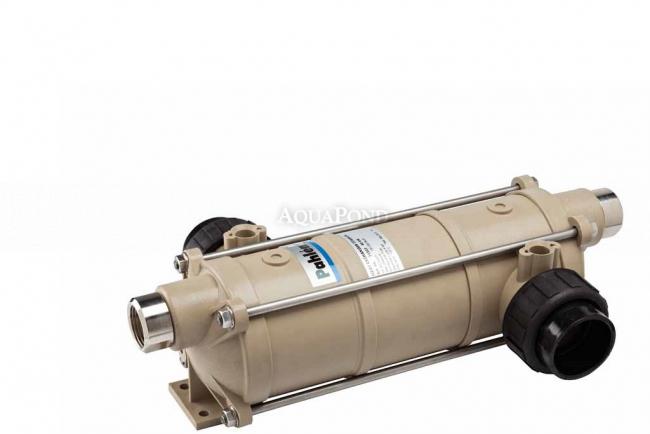

Podłączenie wymiennika Hi-Temp do filtra i obiegu grzewczego

Do podłączenia do obiegu wtórnego z wodą basenową służy śruba PCV o średnicy 50 mm. Należy do niego wkleić rurę o średnicy 50 mm.

Do podłączenia obiegu pierwotnego z wodą grzewczą służy gwint wewnętrzny 1”.

Do mocowania do ściany służą cztery otwory o średnicy 8 mm z tyłu wymiennika. Można go montować zarówno w pionie, jak i w poziomie.

Zawartość Paczki

• Korpus wymiennika
• 2 plastikowe śruby z uszczelką

parametry techniczne

• maks. moc grzewcza 40 kW
• wężownica grzewcza wykonana z tytanu
• korpus wymiennika wykonany z wytrzymałego tworzywa termoplastycznego
• przyłącze czynnika grzewczego 1"
• podłączenie wody basenowej poprzez klejenie 50 mm
• maks. ciśnienie robocze: obwód pierwotny 5 bar / obwód wtórny 4 bar
• producent Pahlén – Szwecja
• waga: 2,5 kg
