Zawartość Paczki:

• 1x symulator VA pH/ORP
• 2x kabel koncentryczny BNC-V/BNC-V75 0,5M
• 2x bateria alkaliczna AAA MAXEL

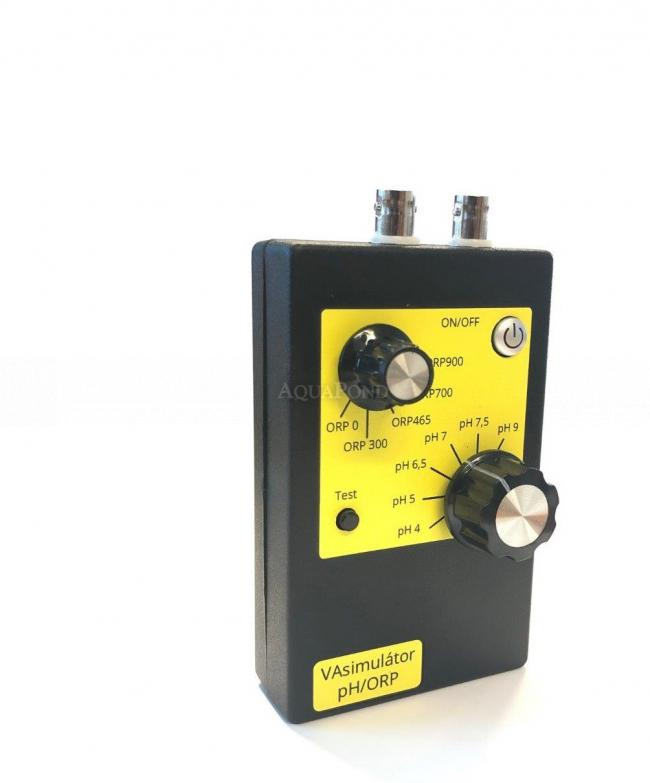

Opis elementów urządzenia

1) Przycisk „WŁĄCZ/WYŁĄCZ”.

• Przycisk włączający symulator. W stanie ON przycisk świeci się na czerwono i znajduje się w dolnym położeniu. W pozycji OFF przycisk nie świeci się i znajduje się w górnym położeniu.

2) Przycisk „Testuj”.

• Przycisk służy do sprawdzenia funkcjonalności wejść pH i ORP stacji pomiarowej. Po naciśnięciu impedancja wyjściowa złączy pH i ORP wzrośnie do 100MΩ.

3) Obrotowy przełącznik pH

• Służy do ustawienia wymaganej wartości pH na złączu pH.

4) Przełącznik obrotowy ORP

• Służy do ustawienia żądanej wartości ORP na złączu ORP.

5) Złącza pH i ORP

• Są to złącza znajdujące się na górnej stronie symulatora służące do podłączenia kabli koncentrycznych (w zestawie).

- Złącze lewe - ORP
- Złącze prawe - pH
